我公司首个厚板转换结构层顺利完工

发布时间:2014/10/20 11:27:27 浏览:2046

新七集团2014质量安全大检查系列报道之七:

我公司首个厚板转换结构层顺利完工



(作者:曾德伟)我公司承建,湖北宇风实业集团投资开发的钟祥金都国际广场,位于钟祥市石城大道中路北侧,莫愁大道至阳春台路之间,属于城市中心地段。由5栋地下2层,地上28层的塔楼和底部商业组成,建成后将成为钟祥市的新地标。

塔楼为框架剪力墙厚板转换结构,桩基础。转换层位于第5层,层高7米,板厚2米。转换成厚板内设暗梁,底部和顶部板筋均为双层双向φ36@100,中部为双层双向φ14@100

该转换层施工技术难度大,主要包含以下几点:

1、混凝土板厚2米,混凝土浇筑量2400立方米,为大体积混凝土浇筑施工。

2、层高7米,上为2米厚混凝土板,为重荷载高支模施工。

3、钢筋绑布置复杂,绑扎量大,转换层钢筋用量达550吨。

针对以上施工技术特点,该工程可概括为“高支模上大体积混凝土浇筑工程”。根据施工安全技术管理规定,公司技术质量部门编制了《大体积混凝土浇筑专项施工方案》和《高支模专项施工方案》并通过了专家论证。

一、大体积混凝土

根据《大体积混凝土施工规范》(GB50496-2009)规定:混凝土结构物实体最小几何尺寸不小于1m的混凝土称为大体积混凝土。大体积混凝土的水泥水化热释放比较集中,内部升温比较快但温度耗散慢。混凝土内外容易形成较大温差,从而导致混凝土产生温度裂缝,影响结构安全和正常使用。本转换层的厚板,其裂缝控制要求为小于等于0.1mm

大体积混凝土的施工,其技术控制的关键点,也是难点就是对温度的控制,《大体积混凝土施工规范》(GB50496-2009)规定,大体积混凝土的温度控制必须满足以下要求:

1、混凝土浇筑体相较与入模时的温升不宜大于50℃。

2、混凝土浇筑体的表里温差不宜大于25℃。

3、混凝土浇筑体的降温速率不宜大于2/d

4、混凝土浇筑体的表面温度与大气温差不宜大于20℃。

根据以上要求,具体采取的措施如下:

1、要求商砼站采用地下水搅拌混凝土,以降低混凝土的入模温度。

2、采用低水化热的矿渣硅酸盐水泥,以降低混凝土凝结时产生的水化热。

3、采用分层浇筑的方法,第一层和第二层浇筑0.2米,第三层和第四层浇筑0.3米,第五层和第六层浇筑0.5米,这样既可以先将底部满堂脚手架慢慢压稳后再增加荷载,又可以使混凝土尽量散热。

4、在混凝土内沿厚度方向每隔0.5米,水平方向间隔5米设置三层薄壁金属降温水管,采用循环动力水流给混凝土浇筑体降温。

5、在混凝土浇筑体内的上下表面内0,1处和厚度中心3个位置,水平9个位置预埋温度应变片进行温度监控,。

6、混凝土终凝前进行二次收光。

7、混凝土表面采用毛毯草垫进行保温保湿养护21天。

二、重荷载高支模

1、通过计算,2米厚钢筋混凝土加上施工荷载,每平方米的荷载约为6吨。采用碗口式满堂脚手架,φ48×3.5钢管。立杆间距0.6米,横杠间距1米,按规范要求设计扫地杆和斜撑,计算其承载力为9/平方米。能承受施工阶段的荷载。

2、转换层厚板下的墙柱浇筑完成28天后再搭设满堂脚手架,将脚手架与已浇筑的墙柱进行可靠连接。

3、在底模中点和周围半边长构成的矩形的4个角点设置5个竖向位移监测点,在底模的4个角点设置4个水平位移监测点。通过这9个变形监测点, 监测施工阶段整个满堂脚手架的变形情况,以随时做出施工调整。

三、钢筋绑扎

1、按 板底——暗梁——板中——板面的顺序绑扎钢筋,并仔细布置钢筋的主次搭接关系。

2、与设计单位协商,将拉筋从拉接板底板面外层钢筋调整为拉接板底板面内层钢筋,此举能有效解决板筋保护层过大或拉接露出混凝土面的问题。

按照以上技术攻关形成的措施,在现场施工人员的精心组织和密切监测之下,钟祥金都国际广场4号楼的厚板转换层顺利施工完成。此举开创了新七建设集团有限公司厚板转换工程(高支模上大体积混凝土浇筑工程)顺利完工的先河,同时也是钟祥市的第一例厚板转换工程。金都国际广场后续楼栋相同类型的厚板转换层施工必将能顺利实施。





金都国际广场效果图

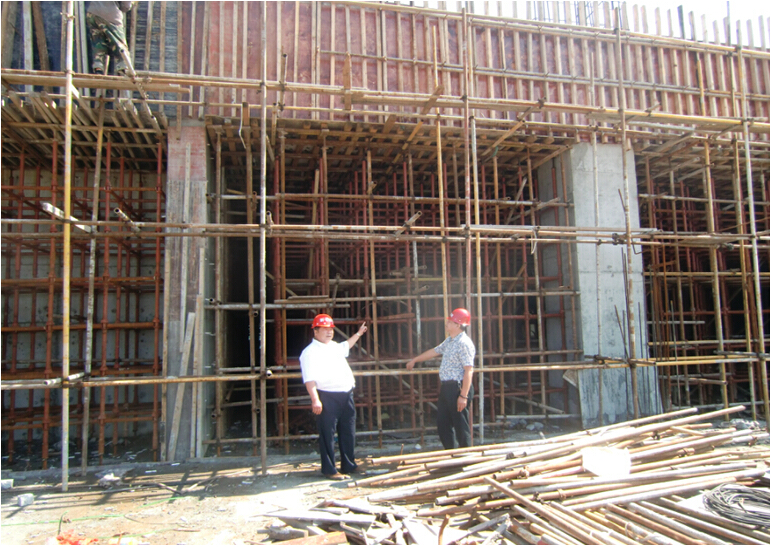

碗扣式满堂脚手架

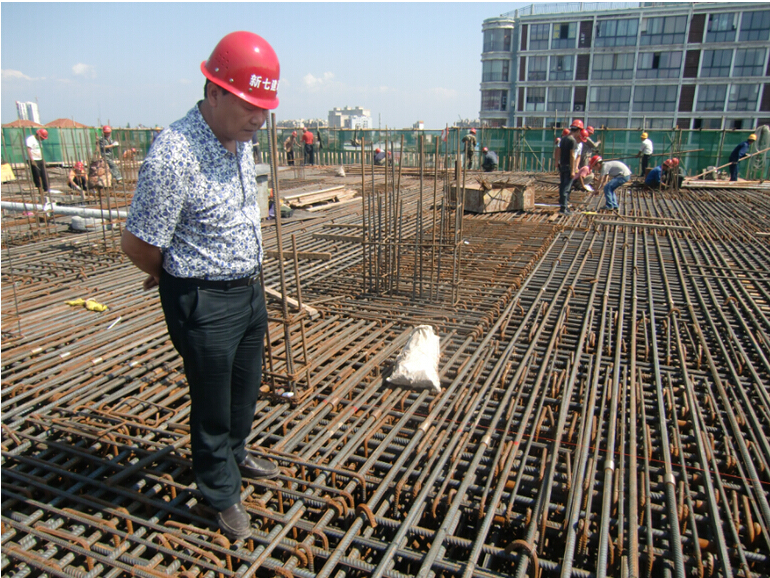

钢筋绑扎极其复杂

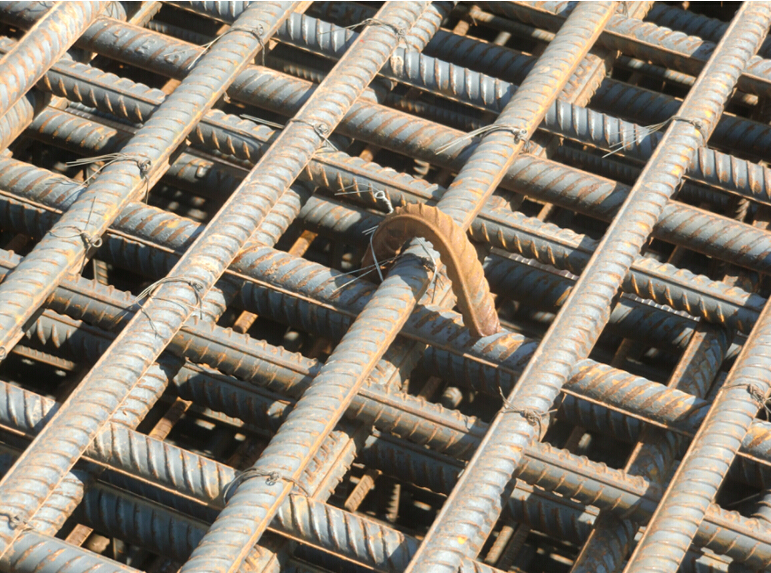

待调整拉筋
